リヤサス分解


では、実際にどんな構造で、どこに問題点があるのか!?




ということで分解してみました。

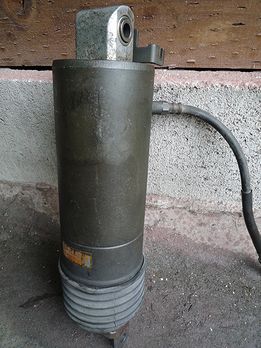

このサスはガス式ではなく、オイル+エアー式です。

使用されているオイルも引火点の高いATFオイルということを確認するも、念のため消火器を準備して分解開始。

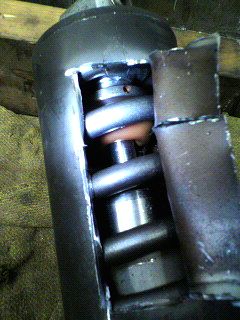

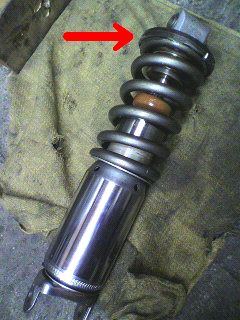

コイルスプリングが見えました。



スプリングダンパーはしっかりしてます。

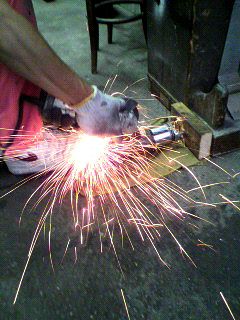

スプリングが飛び出すと危険なのでケース上部の溶接部分(5mm)を残して外します。



ここにオイルラインがあります。
比較的大きな穴で、リザーバタンクに見立てたアウターケース内のオイル出入り口でしょうか。
問題はこの内側です!

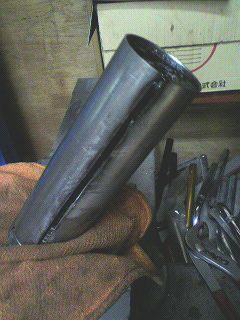

この部分を取り外します。
スプリングを切断して安全を確保します。



ショックのシャフトをバイスプライヤーで固定してアッパーブラケットを外します。



いよいよショックを抜き出します。

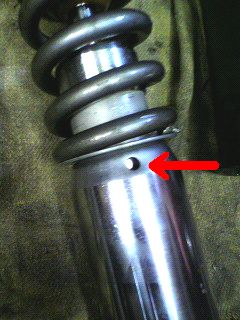

ついにオイルラインが見えました。

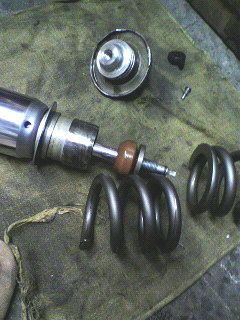

さらにショックシリンダーを分解すると。







なんじゃこりゃぁぁぁぁぁ!!@松田勇作風





こいつが原因だったのです。
コイルスプリング部の他にショック内部にも底付きブッシュを使っているようです。

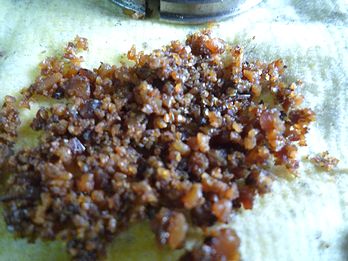

それが長い年月の中でオイルによってこなごなになってしまったようです。
しかもこんなに!


スプリング部のブッシュもオイルに浸かってたのに、なんともないです。
・・・ということは、HONDAさん=SHOWAさんが材質の選択を間違えてしまったのでしょうか
もしもスプリング部と同じ材質だったらと思うと無念です。

しかし、25年先までは読みきれないですよね。

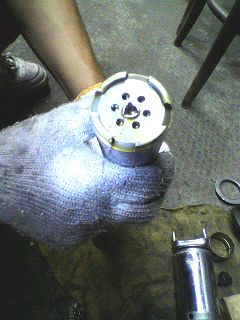

このように伸び側のオイルラインを塞いでました。




ショック内部のオイルは、アウターケース内と比べると明らかに汚れてました。


やはり25年の経時劣化とでも申しましょうか、恐らく現存するCBX750Fのノーマルリヤサスは多かれ少なかれこのような状態になっていて、作動しているものはたまたま運良くオイルラインが確保されているものと思われます。

そういえば、ヤフオクで『オーバーホール済みCBX750Fリヤサス』をいうのが出品されてて、諭吉1.5人ほどで落札されてましたが、もしも91257-MC7-003=オイルシールとアウターケースのオイルを交換しただけだとすれば、それぞれの主観ではありますが オーバーホール オイル交換 ではないかと思いました。

と、同時に中古のリヤサスもなかなか難しいですね。


やはり社外サスを2ヶ月待つしかないのでしょうか・・・。
[PR]
by cbx750fe | 2009-07-20 22:46 | know

届く


CBX750F到着


出品者さまに¥12.000で配送もお願いしました。

県西部より2時間超を軽トラに積まれて到着。



【CBX750Fe】
1983年12月発売

主な装備
デュアルヘッドライト
ハーフフェアリング
フロント16インチ、リヤ18インチのアルミコムスターホイール
オイルラインを通したダブルクレードルフレーム
新開発の空冷DOHC4バルブ直列4気筒
最高出力は77ps
油圧式クラッチ
バックトルクリミッター
燃料計
電圧計


ちなみにオリジナルカラーはこちら



でも、イエローが気に入ったのもポッチンの理由のひとつです。

諸元
